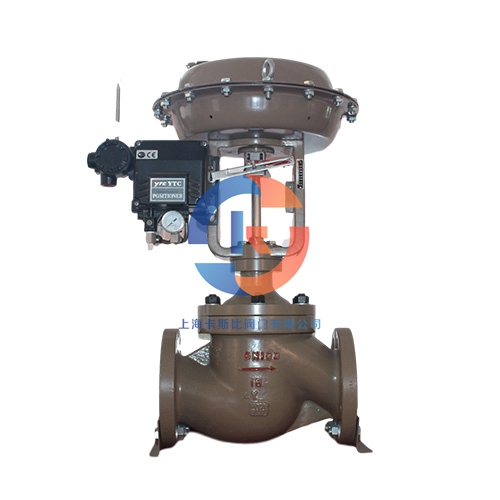

原理：當0.2~1kg/cm2時的數據信號工作壓力輸入塑料薄膜制動氣室中，造成推動力使推桿構件挪動、扭簧被壓縮所產生的反沖力與數據信號工作壓力在塑料薄膜上所產生的推動力相態。。正功效式：當塑料薄膜制動氣室信號工作壓力為零時，推桿構件坐落于下邊，當塑料薄膜氣房間內輸入數據信號壓力時，使推桿構件向下滑動;反作用力式：當塑料薄膜制動氣室信號工作壓力為零時，推桿構件坐落于上邊，當氣動薄膜調節閥內輸入數據信號壓力時，使推桿構件向上移動。
氣動薄膜調節閥流特性和選用標準
氣動薄膜調節閥流量特性就是指閥位開度和流量大小的小關聯，直接關系調整質量與系統穩定性，與被調參數和機器設備目標，生產流程相關。
1、氣動薄膜調節閥理想化流量特性調節閥兩邊壓力差不會改變時相對性流量與相對開度(行程安排)之間的關系：Q/Qmax=f×l/L式中，Q為某一開度時，調節閥的流量及閥座行程安排;f為閥心指數;Qmax、L為調節閥全開落的zui大流量及閥座全行程安排。理想化流量特性在于閥心尺寸，不同類型的閥心斜面獲得不一樣的流量特性。
2、工作中流量特性剖析調節閥前端后端壓力差轉變前提下所得到的流量特性。分成平行線特性、多數特性、雙曲線特性等。雙曲線特性處于平行線和多數中間。經測算、剖析，平行線特性調節閥工作中在一個小開度時調節性強，氣動薄膜調節閥相對性流量彈性系數過度猛烈，不易控制，小影響大擺脫非常容易過度，造成系統軟件震蕩，而在開度時，相對性彈性系數下，調整特性弱，太遲緩，大的干擾不可以迅速擺脫;多數特性就是指企業開度轉變而引起的相對性流量轉變值與其點相對性流量正相關.經測算、剖析，多數閥在一個小開度時放大倍率小，緩解均衡，有利于操作控制，而在開度時放大倍率大，工作能靈巧合理，是zui常見的閘閥。
